Pompe M
Per il settore Ecologico e Industriale
La serie Diamond M rappresenta la miglior soluzione per il settore industriale nel dosaggio di una vasta gamma di fluidi. Sono sinonimo di robustezza, affidabilità, prestazioni e flessibilità applicativa.
Progettate secondo le normative più esigenti, sono adatte al dosaggio di prodotti viscosi e non, privi o contenenti solidi di qualsiasi natura, rappresentano una soluzione ideale per chi cerca un prodotto standard ad alta tecnologia con un rapporto costo benefit senza paragoni nell'attuale panorama di pompe monovite.
La serie DM, JM e FM si distingue per il tipo di accoppiamento della pompa alla motorizzazione
Range di funzionamento
Portata
Pressione
Temperatura
Applicazioni
Scopri le caratteristiche di impiego del prodotto Pompe M
Modelli
| Dimensione | Modello | QMAX 2 BAR [m³/h] | RPM MAX | P MAX [bar] |
|---|---|---|---|---|
| D020 | 05L1 | 2,7 | 1400 | 6 |
| D020 | 025K2 | 1,4 | 1400 | 12 |
| D020 | 012K4 | 0,5 | 1000 | 24 |
| D020 | 012K2 | 0,6 | 1400 | 12 |
| D020 | 006K4 | 0,2 | 1000 | 24 |
| D020 | 003K4 | 0,1 | 1000 | 24 |
| D020 | 0015K4 | 0,05 | 1000 | 24 |
Materiali
Materiali del casing
Ampia scelta di leghe e acciai inox, incluse opzioni resistenti alla corrosione e per ambienti gravosi.
Rivestimenti
Soluzioni come fluoropolimeri e rivestimenti ceramici per garantire prestazioni superiori.
Materiali degli alberi di tenuta
Materiali in acciaio e leghe speciali con rivestimenti avanzati per garantire lunga durata e resistenza.
Materiali dei rotori
Materiali in acciaio e leghe speciali con rivestimenti avanzati per garantire lunga durata e resistenza.
Materiali degli statori
Offriamo una vasta selezione di materiali per gli statori, progettati per garantire prestazioni elevate e resistenza in ambienti industriali diversificati.
Tra le opzioni disponibili, possiamo fornire elastomeri e materiali speciali, inclusi composti alimentari e soluzioni ad alte prestazioni, oltre a rivestimenti protettivi avanzati come ossidi ceramici e carburo di tungsteno.
Queste soluzioni possono essere personalizzate in base alle esigenze specifiche del cliente e alle condizioni operative.
Connessioni
Flange e attacchi filettati per diverse applicazioni, inclusi modelli alimentari e per ambienti ad alta pressione.
Sistemi di tenuta
Diverse tipologie di tenute meccaniche, sia singole che doppie, a cartuccia; anche con soluzioni di flussaggio in conformità agli standard API.
Basi
- Base standard
- Base con piedi regolabili antivibranti igienici
- Base con alzate
- Carrello per settore industriale
- Carrello per settore alimentare / enologico
(Per i dettagli costruttivi si rimanda alla brochure “Opzioni, accessori e allestimenti”)
Optional
Dispositivi di protezione
- Sonda di temperatura contro la marcia a secco (standard nella versione ATEX)
- Flussostato
- Pressostato
- Valvola di sovrapressione
- Valvola di sovrapressione sanitaria
(Per i dettagli costruttivi si rimanda alla brochure “Opzioni, accessori e allestimenti”)
Dispositivi di controllo
- Quadro elettrico
- Quadro elettrico con inverter
- Motore con inverter integrato
(Per i dettagli costruttivi si rimanda alla brochure “Opzioni, accessori e allestimenti”)
Allestimenti
- Camicia di riscaldamento per lo statore
- Camicia di riscaldamento per il corpo pompa
- Bypass con attacchi filettati
- Barilotto di flussaggio
- Carter di protezione per la motorizzazione
(Per i dettagli costruttivi si rimanda alla brochure “Opzioni, accessori e allestimenti”)
Caratteristiche in dettaglio

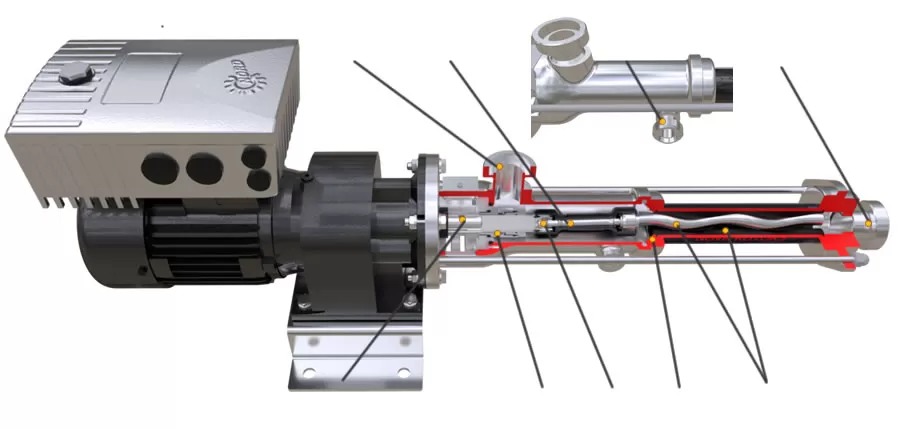

Sezioni in aspirazione
Più ampie per avere un'eccellente capacità di adescamento DettagliParti rotanti in acciaio inossidabile di serie
Adatti anche per le pompe in ghisa. DettagliConnessione CIP
Realizzata nel corpo pompa. DettagliSezioni in uscita
Adatte a ridurre le perdite di carico. DettagliSistema di connessione alla motorizzazione
Collegamento tramite spine alla motorizzazione o alla campana cuscinetti. DettagliVari sistemi di tenuta disponibili
Tenuta meccanica singola con e senza quench, tenuta doppia contrapposta e tandem. DettagliSnodo a spinotto brevettato
Il cuore della tecnologia delle pompe serie Diamond. DettagliImbocco statore
Realizzato con una geometria arrotondata. DettagliRotori e statori resistenti all'abrasione
Consentono il pompaggio di fluidi molto viscosi e con parti solide in sospensione. DettagliMotoinverter
Risparmio energetico tramite regolazione della velocità. Dettagli
-
1
Sezioni in aspirazione
Più ampie per avere un'eccellente capacità di adescamento
Realizzate per rendere efficiente il pompaggio di sostanze viscose.
Design privo di zone morte o punti di ristagno. Corpi lucidati per migliorarne la pulizia in fase CIP e SIP.
Di serie attacchi alimentari DIN 11851, DIN 11864 o Clamp ISO, ASME, DIN. -
2
Parti rotanti in acciaio inossidabile di serie
Adatti anche per le pompe in ghisa.
Ogni componente presenta finiture di pregio assoluto per migliorare la sanificazione.
Diverse opzioni per l'albero di trasmissione a seconda delle necessità.
-
3
Connessione CIP
Realizzata nel corpo pompa.
Tale opzione consente di introdurre nel corpo pompa fluido di lavaggio in modo da pulire nel miglior modo le pompe in ambito sanitario.
Realizzato in tangenza al corpo evita ristagni nello stesso consentendo un drenaggio.
-
4
Sezioni in uscita
Adatte a ridurre le perdite di carico.
Cono eccentrico per evitare zone morte o punti di ristagno. La Lucidatura migliora la pulizia in fase CIP e SIP.
Di serie attacchi alimentari DIN 11851, DIN 11864 o Clamp ISO, ASME, DIN.
-
5
Sistema di connessione alla motorizzazione
Collegamento tramite spine alla motorizzazione o alla campana cuscinetti.
Risulta la soluzione più semplice per la manutenzione e consente alla pompa la rotazione inversa.
L'anello para spruzzi consente di proteggere dalla corrosione l'albero della motorizzazione agevolando ancora una volta la manutenzione.
-
6
Vari sistemi di tenuta disponibili
Tenuta meccanica singola con e senza quench, tenuta doppia contrapposta e tandem.
La posizione della tenuta è avanzata per il massimo coinvolgimento di flusso del prodotto. Ciò migliora la durata della tenuta grazie alla maggior convettività che ne facilita il raffreddamento. Si evitano ristagni di prodotto nella tenuta.
Le tenute in quench e doppie vanno flussate secondo gli API PLAN idonei al processo. E' inoltre possibile installare una vasta gamma di tenute a norma ISO EN 12756 in modo da soddisfare ogni esigenza applicativa.
-
7
Snodo a spinotto brevettato
Il cuore della tecnologia delle pompe serie Diamond.
Unisce a compattezza e semplicità di manutenzione, prestazioni affidabilità e durata senza compromessi.
-
8
Imbocco statore
Realizzato con una geometria arrotondata.
Evita che i depositi possano contaminare il prodotto.
-
9
Rotori e statori resistenti all'abrasione
Consentono il pompaggio di fluidi molto viscosi e con parti solide in sospensione.
Il rotore può essere fornito in diversi materiale base e trattato termicamente o rivestito per aumentarne la durata.
Gli statori possono essere configurati con vari tipi di elastomeri.
-
10
Motoinverter
Risparmio energetico tramite regolazione della velocità.
Può essere programmato e controllato da PC tramite USB o da smartphone e tablet wireless via Bluetooth.
Ulteriori dettagli
Più ampie per avere un'eccellente capacità di adescamento
Realizzate per rendere efficiente il pompaggio di sostanze viscose.
Design privo di zone morte o punti di ristagno. Corpi lucidati per migliorarne la pulizia in fase CIP e SIP.
Di serie attacchi alimentari DIN 11851, DIN 11864 o Clamp ISO, ASME, DIN.
Ulteriori dettagli
Adatti anche per le pompe in ghisa.
Ogni componente presenta finiture di pregio assoluto per migliorare la sanificazione.
Diverse opzioni per l'albero di trasmissione a seconda delle necessità.
Ulteriori dettagli
Realizzata nel corpo pompa.
Tale opzione consente di introdurre nel corpo pompa fluido di lavaggio in modo da pulire nel miglior modo le pompe in ambito sanitario.
Realizzato in tangenza al corpo evita ristagni nello stesso consentendo un drenaggio.
Ulteriori dettagli
Adatte a ridurre le perdite di carico.
Cono eccentrico per evitare zone morte o punti di ristagno. La Lucidatura migliora la pulizia in fase CIP e SIP.
Di serie attacchi alimentari DIN 11851, DIN 11864 o Clamp ISO, ASME, DIN.
Ulteriori dettagli
Collegamento tramite spine alla motorizzazione o alla campana cuscinetti.
Risulta la soluzione più semplice per la manutenzione e consente alla pompa la rotazione inversa.
L'anello para spruzzi consente di proteggere dalla corrosione l'albero della motorizzazione agevolando ancora una volta la manutenzione.
Ulteriori dettagli
Tenuta meccanica singola con e senza quench, tenuta doppia contrapposta e tandem.
La posizione della tenuta è avanzata per il massimo coinvolgimento di flusso del prodotto. Ciò migliora la durata della tenuta grazie alla maggior convettività che ne facilita il raffreddamento. Si evitano ristagni di prodotto nella tenuta.
Le tenute in quench e doppie vanno flussate secondo gli API PLAN idonei al processo. E' inoltre possibile installare una vasta gamma di tenute a norma ISO EN 12756 in modo da soddisfare ogni esigenza applicativa.
Ulteriori dettagli
Il cuore della tecnologia delle pompe serie Diamond.
Unisce a compattezza e semplicità di manutenzione, prestazioni affidabilità e durata senza compromessi.
Ulteriori dettagli
Realizzato con una geometria arrotondata.
Evita che i depositi possano contaminare il prodotto.
Ulteriori dettagli
Consentono il pompaggio di fluidi molto viscosi e con parti solide in sospensione.
Il rotore può essere fornito in diversi materiale base e trattato termicamente o rivestito per aumentarne la durata.
Gli statori possono essere configurati con vari tipi di elastomeri.
Ulteriori dettagli
Risparmio energetico tramite regolazione della velocità.
Può essere programmato e controllato da PC tramite USB o da smartphone e tablet wireless via Bluetooth.
Varianti
Serie DM
La motorizzazione è accoppiata direttamente alla pompa tramite flangia. Tale soluzione risulta estremamente economica e compatta, riduce sensibilmente i costi di installazione e semplifica la manutenzione. Gli sforzi generati dalla parte idraulica sono supportati dalla motorizzazione stessa. Ogni motorizzazione impiegata è stata opportunamente selezionata in base a restrittivi parametri tecnici e sottoposta a numerosi test di durata sotto carichi gravosi. La serie DM è il punto di riferimento per la quasi totalità di pompe installate nell'industria.
Serie JM
La motorizzazione è collegata all'albero in entrata della pompa tramite giunto di accoppiamento. Rappresenta la miglior soluzione dal punto di vista delle performance e della durata. Tutti gli sforzi generati dalla pompa vengono assorbiti dai cuscinetti presenti nel supporto. Tali cuscinetti hanno una resistenza ai carichi elevatissima. Vengono montati con precisione estrema su componenti di altissima qualità costruttiva. È la miglior soluzione quando si vuole garantire la massima durata e affidabilità, pur necessitando di spazi di installazione maggiori. Il supporto cuscinetti da noi progettato è modulare e può essere installato successivamente in una pompa con supporto monoblocco della serie DM. Rappresenta lo stato dell'arte per quanto riguarda questo tipo di installazioni.
Serie FM
La motorizzazione è accoppiata direttamente alla pompa tramite flangia del modulo supporto cuscinetti. Questa soluzione è la più versatile in quanto permette l'utilizzo di riduttori con flangia e albero di uscita standard, l'accoppiamento con motori idraulici o pneumatici, mantenendo la semplicità e compattezza della classica soluzione monoblocco ed allo stesso tempo garantendo totale reversibilità e le prestazioni superiori del supporto cuscinetti.
Questo modulo supporto cuscinetti può essere applicato su tutta la serie Diamond e consente una rapida manutenzione del gruppo motorizzazione. FM quindi è sinonimo di modularità e affidabilità con qualsiasi tipo di motorizzazione.
CARATTERISTICHE IN DETTAGLIO
